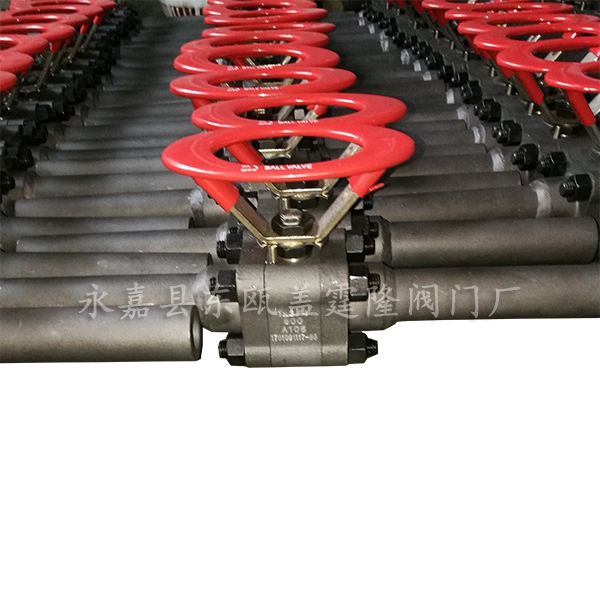

鍛鋼加長桿球閥

實用新型涉及一種流體控制閥門，提供一種結構簡單、啟閉操縱控制方便、可滿足不同操作高度要求的閥桿加長球閥，包括閥體、球體閥芯、閥桿及開啟裝置，所述閥體上沿軸向部分設有進水口與出水口,所述球體閥芯可旋轉的安裝在閥體進水口與出水口之間,所述閥體上側壁延伸一閥桿支座，所述閥桿的一端穿過閥體上側壁的閥桿支座與球體閥芯相連，所述閥桿遠離球體閥芯的那一自由端上還設有加長桿，所述開啟裝置設于加長桿的自由端上。技術領域

本實用新型涉及一種流體控制閥門，特別涉及一種閥桿加長球閥。

球閥的常見結構包括閥體、閥蓋、球體閥芯、閥桿及轉動手把，轉動手把設于閥桿的自由端上起打開球體閥芯或關閉球體閥芯的作用，傳統的球閥由于閥門的生產成型、外觀及裝配等約束了閥門的中心高，決定了轉動手把的安裝位置，如遇到安裝管道與操作位置有特別要求時則無法滿足安裝要求，經常出現球閥啟閉操縱控制不方便的現象，影響球閥的使用效果。
